ATOS比例插装阀LIQZO-T-402-L4/I带集成式数字电子放大器，根据输入信号器供高动态流星控制放大器已经过工厂预调，保证了阀的良好性能。广泛应用于多种工程机械、物料搬运机械和农业机械。

ATOS比例插装阀LIQZO-T-402-L4/I是一款高性能的2通比例插装阀，专门设计适用于高速闭环的控制。此类阀配LVDT双位置传感器，实现高动态响应，而没有流量补偿调节。

插装阀装配阀块获得高流量和小的压降。集成放大器根据指令信号调节主阀开口度，出厂预调可实现阀与阀之间的互换。

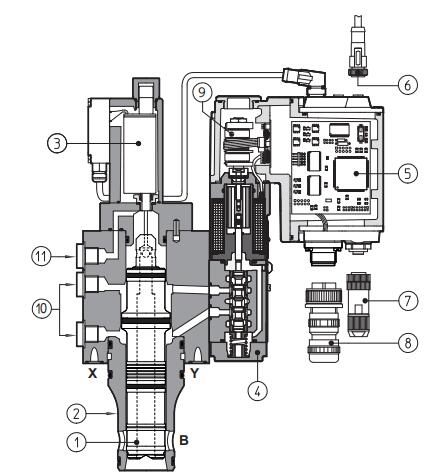

结构组成介绍：

1、锥阀芯                        6、USB插头         11、进气口
2、阀套                           7、总线插头
3、主阀位置传感器          8、主插头
4、先导阀                        9、先导阀位置传感器
5、集成式放大器             10、排气孔


ATOS比例插装阀LIQZO-T-402-L4/I技术参数：

尺寸：16到40通径

大流量：600到2500l/min

大压力：350 bar

安装位置：任意位置

安装面粗糙度：粗糙指标Ra0.4，平面度0.01/100（ISO 1101）

MTTFd 值符合ENISO13849：标准75年。

环境温度范围标准型=-20℃~+60C / BT选项=-40℃~+60℃

20℃时线圈电阻R：3~3.3Q

电磁线圈大电流：2，6A

大功耗：50W

ATOS比例插装阀工作状态：

插装阀单元的工作状态 记油口A、B、x的压力分别为pA、pB、px， 作用面积分别为AA、AB、Ax， 阀芯上端复位弹簧力为Ft ， 当 pxAx + Ft >pAAA + pBAB 时 阀口关闭 ； 当 pxAx + Ft ≤ pAAA+ pBAB 时 阀口开启。

实际工作时，阀芯的受力状况是通过油口x的通油方式控制的。

X通回油箱，阀口开启；

x与进油口相通，阀口关闭。

改变油口通油方式的阀称为先导阀。
