DSC在无卤阻燃复合材料领域的应用

DSC在无卤阻燃复合材料领域的应用

DSC（差示扫描量热法）在无卤阻燃复合材料领域，核心是精准表征热性能、固化/结晶动力学、阻燃机理与界面相容性，为配方优化、工艺参数设定和性能验证提供关键数据支撑。

一、核心应用场景与价值

1. 热稳定性与玻璃化转变温度（Tg）分析

玻璃化温度Tg：阻燃剂（如DOPO、APP、MPP）会改变基体Tg；DSC可快速测定Tg，评估耐热性与使用温度上限。- 例：DOPO改性环氧，Tg可从94℃提升至108℃，适配无卤PCB高耐热需求 。

熔融/结晶温度（Tm/Tc）与结晶度：无卤阻燃剂（如APP、Mg(OH)₂）常作为异相成核剂，改变基体结晶行为。

例：IFR/LDPE体系，DSC显示阻燃剂提高结晶温度但降低结晶速率，指导加工温度窗口优化。

热分解与残炭关联：DSC吸热/放热峰结合TGA，分析阻燃剂对分解温度、残炭率的影响，预判阻燃效率。

2. 固化反应动力学（热固性树脂）

固化温度与放热焓：测定起始温度Ti、峰值温度Tp、终止温度Tf与反应焓ΔH，确定固化工艺（升温速率、保温温度/时间） 。

例：APP/环氧体系，DSC曲线显示固化峰右移，需提高固化温度以保证交联度 。

动力学参数计算：基于不同升温速率DSC数据，用Kissinger、Ozawa法算活化能Ea、反应级数n，评估阻燃剂对固化速率与交联密度的影响。

3. 阻燃机理与协效作用研究

- 凝聚相成炭分析：阻燃剂（如磷系、膨胀型）高温下吸热分解、促进基体脱水炭化；DSC可捕捉分解吸热峰与成炭放热峰，量化热效应。- 例：膨胀阻燃体系（APP/PER），DSC在200–300℃出现强吸热峰，对应酸源分解与炭层形成。

- 协效阻燃验证：对比单一阻燃剂与复配体系DSC曲线，分析峰位/峰形变化，判断协效作用。- 例：APP@CNT/Mg(OH)₂复配EVA，DSC显示熔融峰左移、结晶度提升，同时阻燃性显著增强。

4. 界面相容性与填料分散性评估

- 填料-基体相互作用：阻燃填料（如ATH、MH、纳米黏土）与基体界面结合差异，会导致DSC峰偏移或宽化；峰形均匀则相容性好。- 例：MPP/PA66体系，DSC熔融双峰变窄，表明阻燃剂改善界面结合，球晶细化。

- 结晶动力学与界面结合：通过非等温结晶DSC数据（Jeziorny、莫志深法），分析填料对结晶速率、活化能的影响，间接评价界面强度。

5. 加工工艺优化与质量控制

- 熔融加工窗口：确定Tm与起始分解温度Td，避免加工中降解或阻燃剂析出。- 例：无卤FPC用Di-DOPO阻燃剂，DSC控制熔点>280℃，防止焊接时迁移污染板面。

- 批次一致性检测：固化焓ΔH、Tg、Tm等参数作为质控指标，快速筛选不合格批次 。

二、典型应用案例

- 聚烯烃（LDPE/PP）无卤阻燃：IFR（APP）体系，DSC显示阻燃剂异相成核、降低结晶速率；LOI从17.5%升至31.7%，加工温度调整至180–200℃。

- 环氧/玻纤增强复合材料：DOPO/APP复配阻燃，DSC固化峰Tp=122℃、Tg=108℃；残炭率45%，UL-94 V-0级，用于无卤PCB与轨道交通内饰。

- 热塑性弹性体（TPU/EVA）：Mg(OH)₂/膨胀石墨体系，DSC熔融峰降低5–10℃、结晶度提升；氧指数38%，用于低烟无卤线缆。

三、测试关键参数（常规条件）

- 温度范围：-40℃～300℃（热塑性）/ 室温～350℃（热固性固化）

- 升温速率：5–10℃/min（常规）；2.5–20℃/min（动力学）

- 气氛：N₂（50 mL/min，防氧化）

- 样品量：3–8 mg（铝坩埚，密封/扎孔）

四、总结

DSC是无卤阻燃复合材料研发的基础表征工具，贯穿配方筛选、机理研究、工艺优化与质控全流程，为开发低烟、低毒、环保的高性能无卤阻燃材料提供关键数据支撑。

附无卤阻燃复合材料差示扫描量热法DSC测试方案：

一测试基本信息：

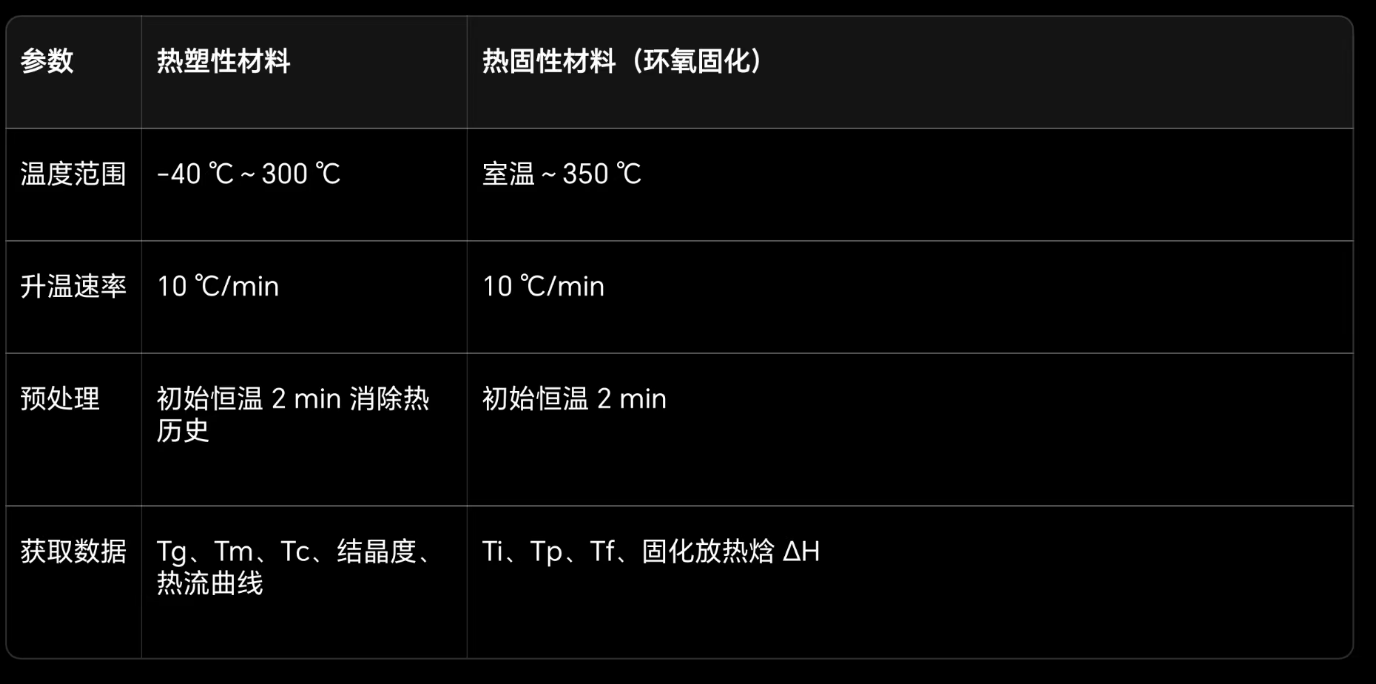

二两套标准升温程序：

动力学测试机理研究：

测试用途对应分析：

四、工艺与质控落地标准

1. 加工窗口判定：依据Tm（熔融）与初始热分解温度，确定挤出、注塑、压合安全加工温度区间，避免材料降解、阻燃剂析出迁移。

2. 批次质控指标：以Tg、Tm、固化焓ΔH作为批次一致性判定核心参数，参数波动小代表产品稳定性高。

3. 材料应用判定：成炭效果好、热稳定性高，对应材料可达到高氧指数、UL-94 V0级阻燃标准，适用于无卤线缆、PCB、内饰复合材料。

五、实验操作简短步骤（报告专用）

1. 样品烘干除水、剪碎均质，称量3–8 mg装铝坩埚、扎孔密封；

2. 设备基线校准，通入氮气稳定气流；

3. 根据材料类型选择对应升温程序扫描测试；

4. 导出热流曲线，读取特征温度与焓值，完成动力学拟合分析；

5. 清理设备、保存实验原始数据。

谢谢阅读，欢迎一起交流，共同学习探讨！
