SanRex三社可控硅二极管模块-PK、PD、PE、KK、DD、KD、PWB系列

2026年05月18日 08:32:42 来源：北京健科芯坤科技有限公司 >> 进入该公司展台阅读量：7

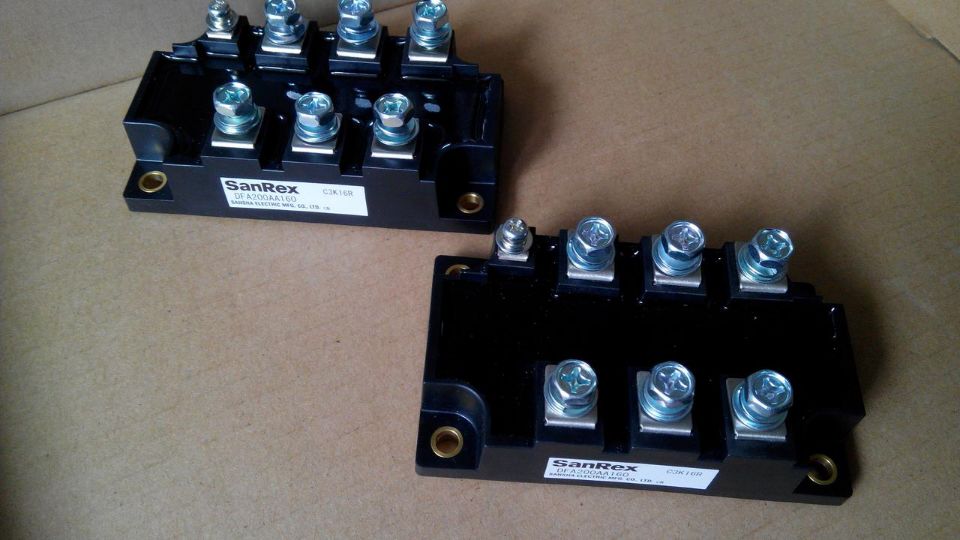

SanRex三社可控硅二极管模块-PK、PD、PE、KK、DD、KD、PWB系列

三社 SanRex 可控硅 / 二极管模块电路图

PK	PD	PE	KK	DD	KD	PWB

● 标准型（ F系列）： PK 、 KK 系列双可控硅模块； PD 、 PE 系列可控硅 + 二极管混合模块

Part No.	VDRM	ITAV (A)	@ TC °C	di/dt	V TM （V）	Base Width (mm)
Part No.	/VRRM (V)	ITAV (A)	@ TC °C	(A/ u s)	( 25℃)	安装孔个数-底板宽度
PK (PD、PE、KK) 25F40-160	400,800,1200,1600	25	96	100	1.55	2-25
PK (PD、PE、KK) 25GB40-80	400,800	25	97	100	1.5
PK (PD、PE、KK) 25HB120-160	1200,1600	25	94	100	1.6
PK (PD、PE、KK) 40F40-160	400,800,1200,1600	40	96	150	1.4	2-25
PK (PD、PE、KK) 55F40-160	400,800,1200,1600	55	89	150	1.4	2-25
PK (PD、PE、KK) 55GB40-80	400,800	55	89	150	1.35
PK (PD、PE、KK) 55HB120-160	1200,1600	55	85	150	1.5
PK (PD、PE、KK) 70F40-160	400,800,1200,1600	70	94	150	1.4	2-25
PK (PD、PE、KK) 90F40-160	400,800,1200,1600	90	93	200	1.4	2-25
PK (PD、PE、KK) 90GB40-80	400,800	90	91	200	1.3
PK (PD、PE、KK) 90HB120-160	1200,1600	90	88	200	1.4
PK (PD、PE、KK) 110F40-160	400,800,1200,1600	110	88	200	1.45	2-25
PK (PD、PE、KK) 130F40-160	400,800,1200,1600	130	90	200	1.4	4-60
PK (PD、PE、KK) 160F40-160	400,800,1200,1600	160	87	200	1.42	4-60
PK (PD、PE) 200GB40-80	400,800	200	74	200	1.5	4-60
PK (PD、PE) 200HB120-160	1200,1600	200	74	200	1.5	4-60
PK (PD、PE) 250GB40-80	400,800	250	72	200	1.6	4-60
PK (PD、 E) 250HB120-160	1200,1600	250	72	200	1.6	4-60
SBA500AA40-160	400,800,1200,1600	500	66	200	1.45	4-78

● 经济型 （ FG系列）： PK 、 KK 系列双可控硅模块； PD 、 PE 系列可控硅 + 二极管混合模块

Part No.	VDRM	ITAV (A)	@ TC °C	ITSM (A)	VTM （V）	Base Width (mm)
Part No.	/VRRM (V)	ITAV (A)	@ TC °C	(60HZ)	( 25℃)	安装孔个数-底板宽度
PK (PD、PE) 25FG40-160	400,800,1200,1600	25	81	700	1.6	2-25
PK (PD、PE) 40FG40-160	400,800,1200,1600	40	83	950	1.6
PK (PD、PE) 55FG40-160	400,800,1200,1600	55	81	1300	1.6
PK (PD、PE) 70FG40-160	400,800,1200,1600	70	84	1600	1.6
PK (PD、PE) 90FG40-160	400,800,1200,1600	90	82	2300	1.6
PK (PD、PE) 110FG40-160	400,800,1200,1600	110	81	3000	1.6
PK (PD、PE) 130FG40-160	400,800,1200,1600	130	83	3500	1.6
PK (PD) 160FG40-160	400,800,1200,1600	160	84	5400	1.5	2-34
PK (PD) 200FG40-160	400,800,1200,1600	200	78	6500	1.5	2-34

Part No.	VRRM (V)	IFAV (A)	@ TC °C	IFSM (A)	VFM （V）	Base Width (mm)
Part No.	VRRM (V)	IFAV (A)	@ TC °C	(60HZ)	( 25℃)	安装孔个数-底板宽度
DD (KD) 25F40-160	400,800,1200,1600	25	96	580	1.55	2-25
DD (KD) 30GB40-80	400,800	30	118	600	1.4	2-26
DD (KD) 30HB120-160	1200,1600	30	115	600	1.5	2-26
DD (KD) 40F40-160	400,800,1200,1600	40	96	1300	1.4	2-25
DD (KD) 55F40-160	400,800,1200,1600	55	89	1750	1.4	2-25
DD (KD) 60GB40-80	400,800	60	114	1200	1.25	2-26
DD (KD) 60HB120-160	1200,1600	60	111	1200	1.35
DD 60KB80-1600	800,1600	60	110	1200	1.35
DD (KD) 70F40-160	400,800,1200,1600	70	94	1950	1.4	2-25
DD (KD) 90F40-160	400,800,1200,1600	90	93	2300	1.4	2-25
DD (KD) 100GB40-80	400,800	100	115	2000	1.25	2-26
DD (KD) 100HB120-160	1200,1600	100	111	2000	1.35
DD 100KB80-160	800,1600	100	105	2000	1.35
DD (KD) 110F40-160	400,800,1200,1600	110	88	2550	1.45	2-25
DD 130F40-160	400,800,1200,1600	130	90	4400	1.4	4-60
DD 160F40-160	400,800,1200,1600	160	87	5500	1.42	4-60
DD 160KB40-160	400,800,1200,1600	160	90	3200	1.35	2-26
DD 200GB40-80	400,800	200	96	5500	1.4	4-60
DD 200HB120-160	1200,1600	200	96	5500	1.4	4-60
DD 200KB40-160	400,800,1200,1600	200	106	5500	1.3	2-33
DD 240KB40-160	400,800,1200,1600	240	95	5500	1.35	2-33
DD 250GB40-80	400,800	250	98	5500	1.45	4-60
DD 250HB120-160	1200,1600	250	94	5500	1.45	4-60
DD 300KB40-160	400,800,1200,1600	300	91	6000	1.5	4-60

● PWB 系列三相共阳可控硅模块（焊机专用）

Circuit	Part Number		VDRM/VRRM (V)	ITAV(A)	@Tc ( ℃ )	ITSM (A)	dv/dt (v/μs)	VTM (V)
PWB		PWB60A 30,40	300,400	60	123	1800	50	1.25
		PWB80A 30,40	300,400	80	116	2500	50	1.2
		PWB100A 30,40	300,400	100	114	3500	50	1.2
		PWB130A 30,40	300,400	130	112	3500	50	1.2
		PWB200AA 30,40	300,400	200	121	6000	200	1.2
