变形铁铬钴永磁合金 - 铬含量、钴含量的测定

YB/T 5261-2016 变形铁铬钴永磁合金

范围
本标准规定了变形铁铬钴永磁合金2J83，2J84和2J85的尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于制作各种形状复杂、厚度较薄、尺寸较小、组织均匀致密永磁元件用变形铁铬钴永磁合金热轧(锻)棒材、热轧扁材、冷拉丝材和冷轧带材(以下简称合金材)。

订货内容
按本标准订货的合同或订单应包括以下内容：
a) 本标准编号；
b) 产品牌号；
c) 尺寸及精度；
d) 重量(或数量)；
e) 交货状态；
f) 特殊要求。

尺寸、外形
尺寸及允许偏差
热轧(锻)棒材尺寸及其允许偏差应符合表1的规定。


热轧扁材尺寸及其允许偏差应符合表2的规定。


冷拉丝材直径及其允许偏差应符合表3的规定。


冷轧带材尺寸及其允许偏差应符合表4的规定。


根据需方要求，经供需双方协商可供表1～表4之外尺寸的合金材。
外形
棒材的不圆度不应超过直径公差的75%。公称直径不大于12mm的棒材应成盘交货，直径不小于14mm的棒材应以直条交货。棒材的每米弯曲度不应超过6mm。棒材全长的总弯曲不应超过总长度的0.6%。
丝材的不圆度不应超过直径公差之半。丝材应盘卷整齐，不应呈"∞"形。
厚度不大于1.0mm的带材应切边交货，大于1.0mm的带材可不切边交货。不切边带材允许边部有裂边等缺陷，但应保证宽度公称尺寸。厚度不大于1.5mm的带材应成卷交货，厚度大于1.5mm的带材以直条交货。

技术要求
牌号和化学成分
合金的牌号和化学成分(熔炼分析)应符合表5的规定。当磁性能满足本标准要求时，化学成分允许偏离表5规定范围。


冶炼方法
合金采用真空感应炉冶炼，也可采用能满足本标准要求的其他冶炼方法。
交货状态
热轧(锻)棒材和扁材以热轧(锻)状态交货，冷拉丝材以冷拉状态交货，冷轧带材以冷轧状态交货。如有特殊要求应在合同中注明。
磁性能

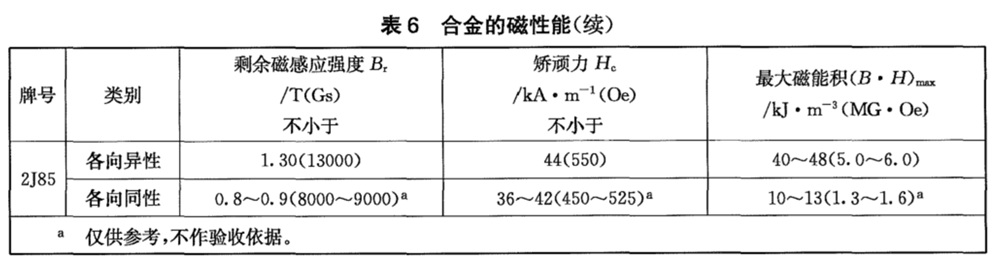

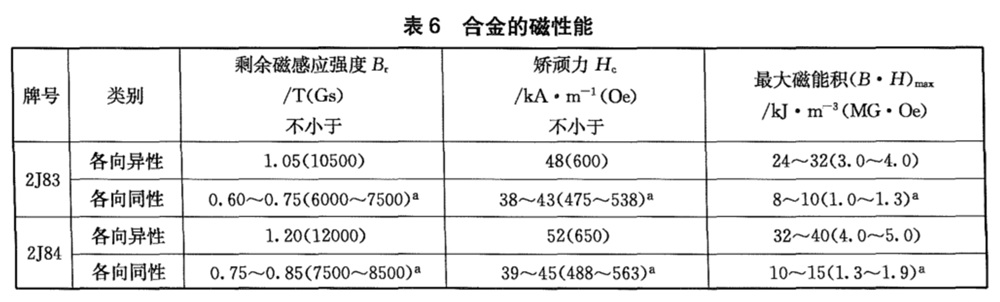

合金材试样按附录B推荐的热处理制度处理后，其各向异性的磁性能应符合表6的规定。根据需方要求，经供需双方协商，并在合同中注明，可提供各向同性的磁性能。
合金的退磁曲线见附录C。2J85合金的物理参数见附录D。国际单位制(SI)与高斯单位制(CGS)换算表见附录E。




表面质量热轧(锻)棒材和扁材的表面不应有裂纹、折叠、耳子和毛刺。局部缺陷应予以清除，清除缺陷后的合金材截面尺寸应在允许偏差范围内。深度不超过允许偏差之半的个别缺欠，在不影响使用的情况下可不进行修整。
冷拉丝材表面应光滑，不允许有裂纹、疤痕、麻点及严重的划伤。在不影响使用的情况下，允许有个别的斑点、轻微的拉痕和擦伤。
冷轧带材的表面应光洁、平整，不允许有裂纹、夹层、疤痕和粗的毛刺。在不影响使用的情况下，允许有局部的小疤痕、轻微的划伤、压痕和麻点。但这些缺陷深度不应超过厚度偏差之半。

试验方法
金材的检验项目和试验方法应符合表7的规定。


化学成分分析按 GB/T 223.5、GB/T 223.11、GB/T 223.17、GB/T 223.20、GB/T 223.28、GB/T 223.59、GB/T 223.64、GB/T 223.68、GB/T 223.69、GB/T 223.70、GB/T 20123 或通用的方法进行。但仲裁时应按 GB/T 223.5、GB/T 223.11、GB/T 223.17、GB/T 223.20、GB/T 223.28、GB/T 223.59、GB/T 223.64、GB/T 223.68、GB/T 223.69、GB/T 223.70 的规定进行。
GB/T 223.11-2008 钢铁及合金 铬含量的测定 可视滴定或电位滴定法
GB/T 223.20-1994 钢铁及合金化学分析方法 电位滴定法测定钴量


京都电子KEM 自动电位滴定仪 AT-710S
/index.php?_m=mod_product&_a=view&p_id=994
