LIFT(LaserInducedForwardTransfer)技术是一种用于微纳米尺度材料转移的先进技术，它利用激光的高能量来推动材料从源基底转移到目标基底。该技术在微电子、显示技术、光电子、医疗器械等领域具有广泛的应用，尤其是在MicroLED芯片转移方面，LIFT技术展现了其独特的优势。

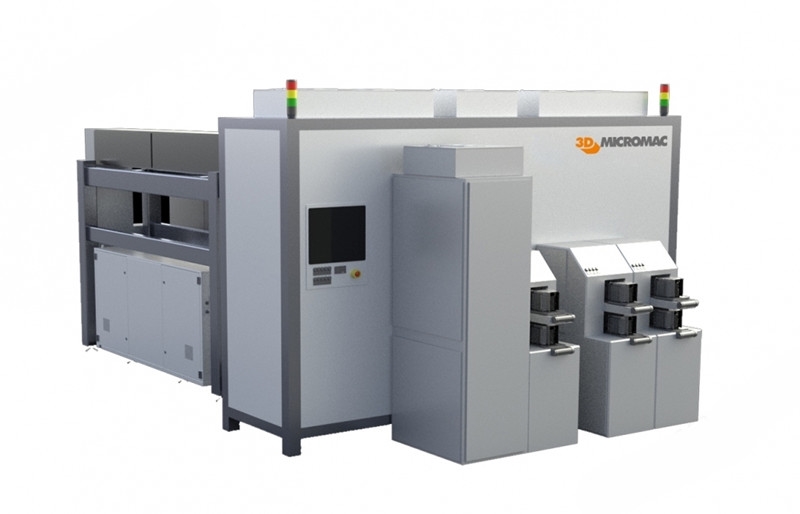

一、LIFT技术概述
LIFT技术的核心原理是利用短脉冲激光的高能量，将材料从源基底（通常是薄膜材料）转移到目标基底。这个过程通过激光的瞬时加热和压力作用，使得源基底上的微小颗粒或薄膜在激光的推动下快速转移至目标位置，形成所需的微结构或功能。
MicroLED芯片转移是利用LIFT技术将微小的MicroLED芯片从原始基底转移到目标基底（如显示面板、光学元件或其他高精度应用中）。这一过程中，LIFT技术通过控制激光脉冲的强度、焦点位置和时间，精确地将MicroLED芯片传递到目标位置。
1.LIFT过程的基本步骤：
激光脉冲照射：激光束聚焦在源基底上，使MicroLED芯片的背面瞬时加热。
激光加热和压力：激光加热的微区产生气泡或蒸汽，从而产生前向压力，将MicroLED芯片从源基底转移到目标基底上。
转移过程：转移过程中，激光脉冲的强度和能量的调控对于芯片的精确转移至关重要。
固定和对准：转移后的MicroLED芯片会被自动对准并固定在目标基底上。
三、基于LIFT的MicroLED芯片转移的优势
1.高精度与高分辨率
精确定位：LIFT技术可以实现微米级甚至纳米级的精确控制，非常适合将微小的MicroLED芯片从源基底转移到目标基底，确保芯片在精确位置上的固定。
高分辨率：LIFT能够在微纳尺度上精确操作，适应高密度集成的需求，特别适合MicroLED显示技术对像素密度和对齐精度的高要求。
2.非接触式转移
LIFT技术不需要物理接触，因此避免了在转移过程中由于机械接触引起的损伤或污染，确保MicroLED芯片在转移过程中不受外界污染和损害。
3.高效与高通量
快速转移：LIFT技术具有较高的转移速度，可以在短时间内完成大量芯片的转移，适应大规模生产。
低成本：由于LIFT技术使用的设备较为简单，不需要复杂的工艺和昂贵的生产设备，相比其他转移技术，能够有效降低制造成本。
4.对材料适应性强
LIFT技术可以应用于多种材料，包括金属、半导体、塑料、玻璃等，适合各种MicroLED芯片的转移，尤其是在高温或腐蚀性环境中具有可靠性。
四、基于LIFT的MicroLED芯片转移的应用
LIFT技术在MicroLED芯片转移中的应用主要集中在显示技术领域，尤其是在MicroLED显示面板的制造过程中。以下是一些典型应用：
1.MicroLED显示屏制造
MicroLED显示屏具有更高的亮度、更高的色彩饱和度和更长的使用寿命等优点，成为OLED的强有力竞争者。在生产过程中，将单个MicroLED芯片精确转移到显示基底上是一个重要的步骤。LIFT技术能够高效且精确地完成这一任务，确保每个MicroLED芯片的位置和对准精度，达到理想的显示效果。
2.微型光电子器件
除了显示技术，MicroLED芯片还广泛应用于微型光电子器件、传感器、激光器等领域。LIFT技术的高精度和非接触转移特性使其成为这类高精度应用的理想选择。
3.高密度集成电路（IC）封装
在IC封装过程中，MicroLED芯片的精密转移要求很高，LIFT技术能够有效实现大规模并行转移，提高集成度和性能。
五、面临的挑战与发展方向
1.芯片转移的精度控制
对齐精度：尽管LIFT技术具有高精度，但在大量芯片转移时，精确对齐仍是一个技术难题。为此，需要更加精细的激光脉冲控制和高效的自动化对准系统。
颗粒或碎片问题：在转移过程中，有时可能会因激光的作用产生微小的碎片或颗粒，这些可能影响转移效率和芯片质量。
2.大规模生产的挑战
设备成本：尽管LIFT技术本身成本较低，但高精度设备的购置和维护仍然可能成为大规模生产中的挑战。
生产速度与精度的平衡：在高通量生产中，如何在保证转移精度的同时提高生产速度，仍是技术发展的关键。
3.材料与基底的选择
不同的MicroLED芯片材料和基底材料可能对LIFT技术的适应性有所不同。如何根据不同材料特性优化激光参数和转移过程，是当前研究的热点。
