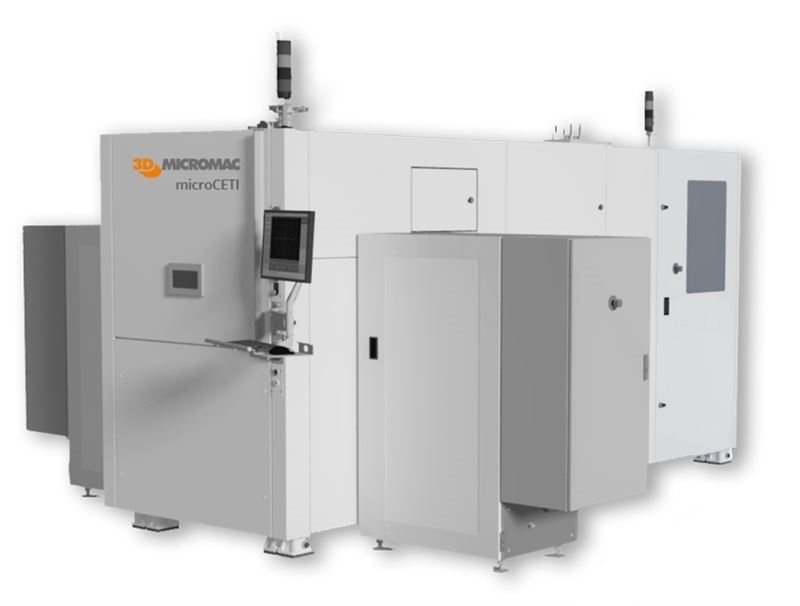

MicroLED巨量转移系统是MicroLED显示技术实现大规模量产的核心装备，其核心功能是将数百万甚至数千万颗微米级LED芯片从生长基板（如蓝宝石、硅基板）高效、精准地转移到目标驱动基板（如玻璃、陶瓷或柔性基板）上，构建高密度、高质量的显示阵列。
一、技术原理：双阶段精密操作
1.基板分离：通过激光剥离、化学蚀刻或机械顶针等方式，将MicroLED芯片从原生基板（如蓝宝石）上无损分离。例如，激光剥离技术利用特定波长激光穿透基板，使芯片与基板间的牺牲层分解，实现芯片的精准释放。
2.芯片取放：采用高精度转移头（如弹性印章、激光诱导前向转移LIFT、静电吸附等）将分离后的芯片拾取，并转移至目标基板。转移过程中需控制对位精度（±0.5μm以内）、转移速度（达千万颗/小时）及良率（99.9999%以上）。
二、主流技术方案：多元化路径探索
当前巨量转移技术呈现“百花齐放”态势，主要方案包括：
1.激光转移技术：
激光剥离（LLO）：通过激光能量分解芯片与基板间的牺牲层，实现无损分离。例如，Uniqarta公司提出的大规模并行激光剥离方案，剥离速率达100M/h，精度±34μm。
激光诱导前向转移（LIFT）：利用激光烧蚀动态释放层产生冲击波，推动芯片从供体基板转移至受体基板。Coherent公司开发的LIFT技术已实现0.1-6mm²电子元件的转移。
2.印章转移技术：
弹性印章转印：X-Celeprint公司采用弹性体印模，通过范德华力拾取芯片并转移至目标基板，适用于大尺寸阵列转移。
静电力转移：Luxvue公司利用双电极结构转移头，通过静电力吸附芯片，实现高精度转移。
3.自流体组装技术：
通过流体控制实现芯片在基板上的自动定位和对准，理论转移速度可达1亿颗/小时，但目前良率与稳定性仍需优化。
4.混合键合技术：
汉骅半导体开发的“无损去硅+混合键合”技术，在8寸晶圆尺度上实现氮化镓薄膜与CMOS芯片的键合，键合成品率超95%，支持2560PPI以上超高清显示。
三、应用场景：多领域渗透
1.显示制造：
大尺寸电视：如4K电视需转移2600万颗芯片，激光巨量转移技术可快速完成，满足量产需求。
近眼显示（AR/VR）：汉骅半导体的8寸平台将发光单元微缩至微米级，适用于AR眼镜，预计将模组成本降低30%，推动整机售价从1500美元降至800美元以内。
柔性显示：将MicroLED转移至柔性基板，实现可穿戴设备、车载HUD等应用。
2.芯片修复：
结合自动光学检测（AOI）技术，激光巨量转移设备可实时检测芯片质量，对不良芯片进行原位修复，提高良率。
3.封装集成：
将MicroLED芯片与驱动电路、光学元件等集成至目标基板，形成完整显示模块。
四、技术挑战：精度、效率与成本的平衡
1.精度要求：MicroLED芯片尺寸小于50μm，转移对位精度需控制在±0.5μm以内，对设备加工精度与稳定性提出较高要求。
2.转移效率：大规模生产需实现千万颗/小时的转移速度，同时避免芯片损坏，需优化激光参数、转移头设计等。
3.良率控制：行业良率目标为99.9999%，需解决芯片分离损伤、转移偏移等问题。例如，辰显光电通过提升工艺工程能力，将良率从99.99%提高至99.995%。
4.成本压力：设备投资、材料成本及制程复杂度直接影响商业化进程。汉骅半导体的8寸平台通过与CMOS产线协同，降低产线投资门槛，推动模组成本下降。
