△基层处理
基层处理的基本要求：清理场地，确认铺设地板供暖系统区域内的隐蔽工程全部完成并验收；地面平整，室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁。平整度要求如下：2m靠尺检查，高低差≤3mm。
与土壤或室外空气接触的地板处应设置防潮层。
△混凝土填充式热水供暖地面构造
在供暖房间所有墙、柱与楼（地）板相交的位置设边界保温带。边界保温带应高出精装修地面标高（待精装修地面施工完成后，切除高于地板面以上的边界保温带）。

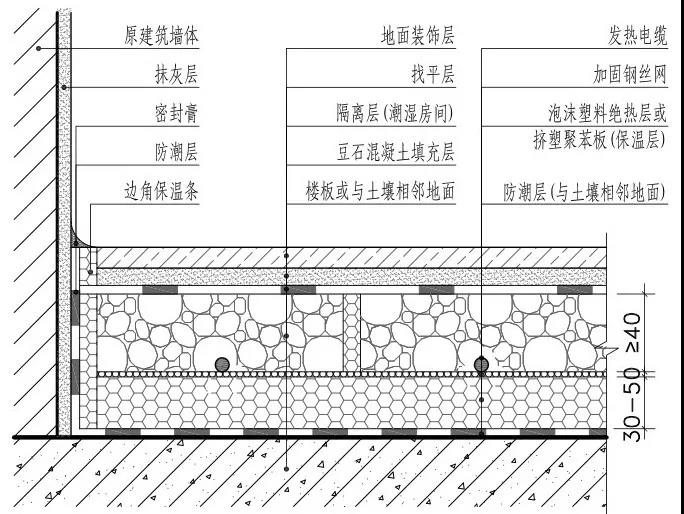

△湿式地暖构造示意图
△干式地暖构造示意图

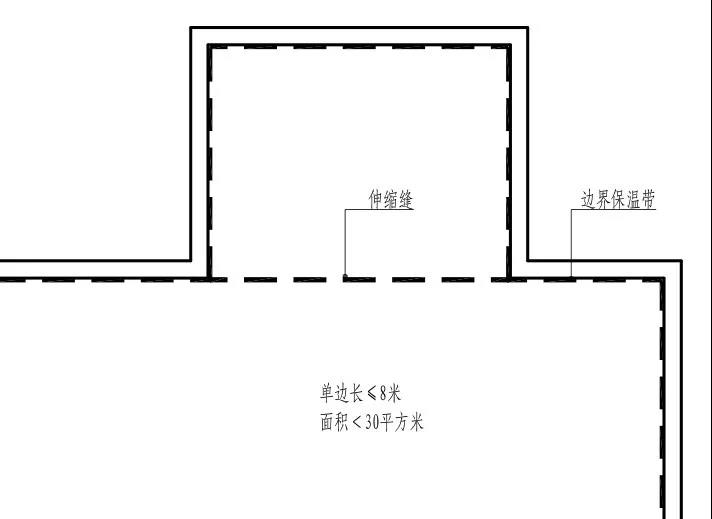

1）除墙边设置边界保温带外，各房间门口处、边长超过8m或面积超过30㎡时、平面突出部分都应设置伸缩缝；
△设置伸缩缝
△设置伸缩缝
绝热层应错缝、严密拼接。当设置保护层时，保护层搭接处至少重叠80mm，并且用胶带粘牢。
△绝热层
安装分/集水器要注意以下两个问题：
1）分/集水器水平安装时，一般将分水器安装在上，集水器安装在下，集水器中心距地面不应小于300mm；
2）分/集水器垂直安装时，分/集水器下端距地面应不小于150mm。
△分水器
伸缩缝设置按照施工房间大小进行不同处理：
1）一般房间伸缩缝的设置面积小于30㎡
在与墙、柱等垂直构件交接处，应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不小于10mm；
伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面连接应紧密，伸缩缝厚度不小于10mm，高度不小于70mm，伸缩缝宜采用高发泡聚乙烯泡沫塑料或缝内满填弹性膨胀膏。
△水暖伸缩缝做法
2）面积在30㎡到50㎡的地面伸缩缝设置
面积在30㎡到50㎡的地面设置伸缩缝时，除执行一般房间的伸缩设置要求外，还应设置内置式膨胀缝，将填充层分隔为不大于20㎡，保证膨胀应力能在小面积范围内得到分解。
△水暖伸缩缝做法
3）大面积房间伸缩缝的设置
当地面面积超过50㎡或边长超过10m时，就按不大于6m间距设置伸缩缝，伸缩缝宽度不应小于5mm，此伸缩缝在填充层施工时预留，填充层施工时用5mm厚木板至绝热层往上设置，待填充层施工结束后，取出木板后用弹性膨胀膏或玻璃胶填充。
按设计环路连接分/集水器的上、下管口。管道弯曲半径应不小于相关产品标准中规定的最小值。
△地暖施工现场图
