西门子调节阀安装说明 SKB/SKC系列

步：取出执行器螺母及内部两个卡环，大卡环用于阀杆直径14mm的阀体，小卡环用于阀杆直径10mm的阀体。

卸下执行器上的阀门紧固件

第二步：通过外力提起阀杆

将螺母套在阀杆上，将卡环卡在阀杆凹槽处

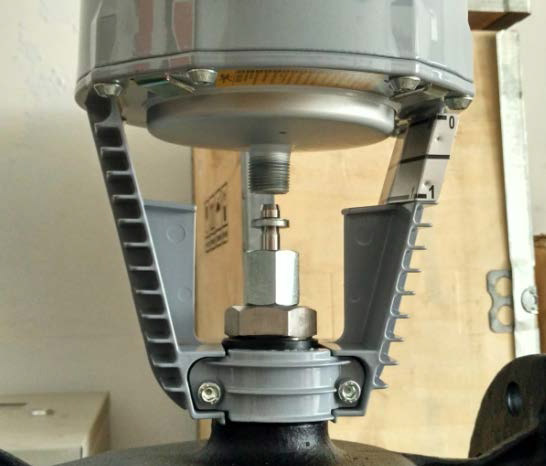

第三步：将执行器安装在阀体上，此时执行器不可固定死，能前后晃动为。

向1方向旋转执行器上部摇柄，使其向下接触到阀杆

第四步：找准位置将螺母拧在执行器上。

注意：若螺丝位置不正，不可用扳手强制旋拧，应前后晃动执行器耐心纠正。正常情况下用手就可将螺母拧至顶端。

最后用扳手紧固。

第五步：向0方向旋转摇柄，直至摇柄扣回远处。

最后将执行器紧固在阀体上，执行器安装完毕。

执行器接线说明及调试

1接线端子

G0：工作电压 AC 24 V：系统零线 (SN)

G：工作电压 AC 24 V：系统火线 (SP)

Y：定位信号 DC 0...10 V 或 DC 4...20 mA

M：测量中线 (= G0)

U：位置指示灯 DC 0...10 V 或者 DC 4...20 mA（与定位信号对应）

Z：优先控制

2拨码开关

4行程校验

3 LED状态指示灯

注：Z端子应用说明
