关于电动调节阀调节压差与关断压差的解释

2026年02月06日 08:05:07      来源:青岛佰锐德自控设备有限公司 >> 进入该公司展台      阅读量:16

分享:

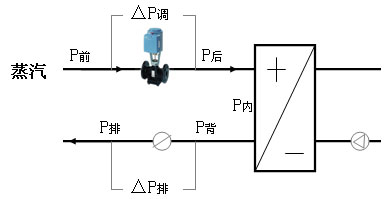

蒸汽调节阀

调节压差:

△P调:调节压差

△P排:疏水压差

P汽= △P调+ △P内+ △P背+ △P其它

①在电动调节阀调节过程中,蒸汽过阀进入换 热器,仍有一部分压力,已保证疏水阀背压疏水

②△P调决定了过汽量

③过汽量G 反过来影响△P调

④当△P调过大时,执行器可能失调,需更换较大推力的执行器

关断压差:

当调节阀关闭后,换热器内蒸汽冷凝收缩失压,甚至形成负压。此时,蒸汽压力极为阀前后压差,甚至加上换热器内的负压。

问题:

①对于冲开型阀门,当蒸汽压力大于关断压差时,阀门漏气

②对于冲关型阀门,当蒸汽压力大于关断压差时,阀门打不开

解决:

①更换大推力执行器,提高关断力

②更换平衡式阀门,提高调节剂关断压差

当阀门后部失压后,为喷施回路。

尤其是调节阀用于汽打水加热方式,基本上全过程喷射,截流调节效果不明显,严重影响调节阀使用寿命。

水用调节阀

△P总= △P调+ △P内+ △P其它

  1. 调节过程中,调节压差未阀前阀后压差
  2. 关闭状态时,供回管网压差△P总即为关断压差
  3. △P调:决定了过水量
  4. 过水量V:反过来影响△P调
  5. 当△P调过大时,或小阀需要更换大推力的执行器,或换用平衡式阀体大量过水时,执行器可能失效

另:当电动调节阀后部失压后,为喷射回路

尤其是向开式水箱(池)中注水时,基本全过程喷射,截流调节效果 不明显,严重影响调节阀寿命。
