4.1.24 微孔膜过滤器有哪些种形式？

微孔膜过滤器是以微滤膜作为过滤介质的净化流体的一种过滤装置。由于微孔膜较薄，故滤器中必设置支持膜的支撑体，以承受胶两侧的压力差，支撑体大多采用多孔滤板或烧结式滤板，在膜与支撑体之间衬以网状材料，以保护膜在压力下不易破裂。过滤器应密封以保证过滤前后的水隔开不发生窜流，滤器外壳材质多采用工程塑料或不锈钢等。由于微滤膜形态主要有平板膜和管状膜，其中管状微滤膜可根据膜管直径分为管式膜（直径大于5mm）、毛细管膜（直径为0.5～5mm）和中空纤维膜（直径小于0.5mm）。因此在工程中应用较多的微孔膜过滤器主要有平板式、折叠筒式和毛细管式。

图4.1.24-1 单层平板式微孔膜过滤器

1—进口接头；2—放气接头；3—上盖；4—O形密封圈；5—螺栓；6—底1—进口接头；2—放气接头；3—上盖；4—O形密封圈；5—螺栓；6—底座；7—支撑网；8—膜；9—出口接头。

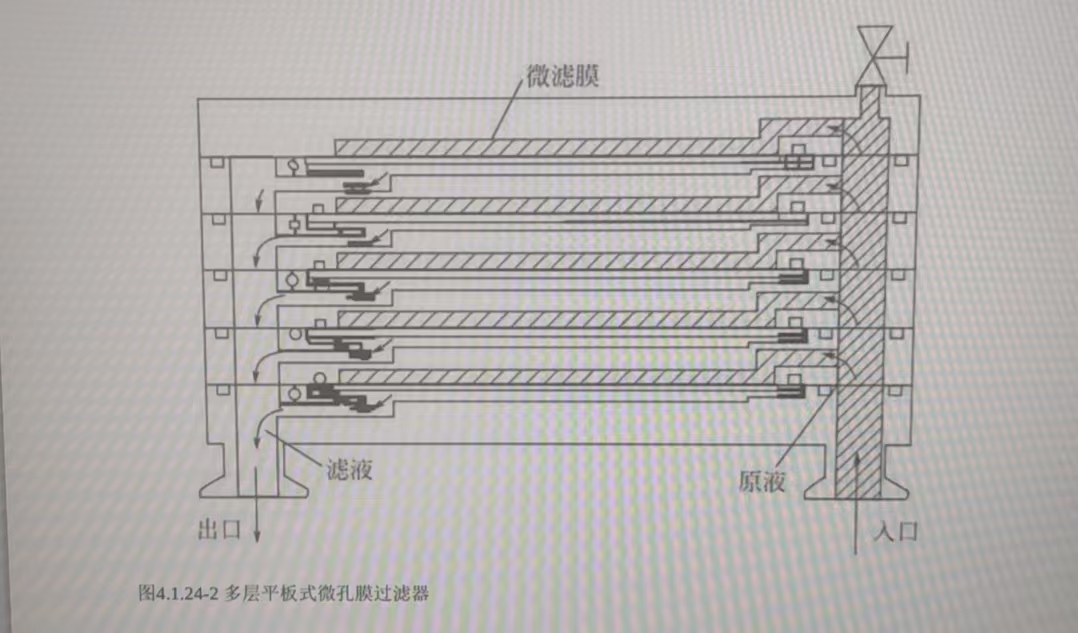

平板式微孔膜过滤器，从结构上可分为单层平板式和多层平板式两种。单层平板过滤器构造简单，装拆方便，密封性能好，即可抽滤也可压滤，主要供实验室少量流体的过滤。多层平板式微孔膜过滤器是为增加滤膜面积，在滤器内将膜多层并联组装。结构如图4.1.24-1、图4.1.24-2所示。

以平板膜为基础的折叠筒式微孔膜过滤器单位体积中膜表面积大，装拆及更换滤芯方便，过滤效率高。如图4.1.24-3所示。

1—O形密封圈；2—轴芯；3—固定材；4—内层材；5—膜；6—外层材；7—护罩；8—网；9—固 定材；10—垫圈

管式、毛细管式和中空纤维式微孔膜过滤器结构和超滤、反渗透膜过滤器一样，见后续章节。

4.1.25 微孔膜过滤器选用原则是什么？

微孔膜过滤器选用应注意以下事项。① 过滤物质。首先要按照过滤流体的化学性质，找出无化学配合禁忌的滤材；其次注意评估操作运行条件（操作温度、压力、pH值、氧化性等），剔除不适用的滤材；最后考虑过滤后流体用途，膜材质是否符合相应的卫生要求。② 过滤精度。根据过滤对象的粒径，依照公称过滤精度选用适当的微孔膜过滤器。③ 过滤压力。工作压力对于选择适当的微滤膜组件结构和材质非常重要。④ 工作环境及运行时间。

4.1.26 不同孔径微滤膜有哪些适用范围？

用纤维素或高分子材料制成的微滤膜，具有比较整齐、均匀的多孔结构，可以截留微米及亚微米级的细小悬浮物、微生物及其他污染物。不同孔径微滤膜的适用范围见表4.1.26。

表4.1.26 不同孔径微滤膜的适用范围
