2.5Z10×10K1SIUI斜探头

2024年11月27日 09:30:24 来源：启航检测科技（上海）有限公司 >> 进入该公司展台阅读量：25

2.5Z10×10K2.5

2.5Z10×10K1/1.5/2/2.5/3|启航检测科技（上海）有限公司提供

2.5Z10×10K1/K1.5/K2/K2.5/K3斜探头|启航检测科技（上海）有限公司提供

2.5Z10×10K1/1.5/2/2.5/3|启航检测科技（上海）有限公司提供

SIUI/2.5Z10×10K1/1.5/2/2.5/3斜探头|启航检测科技（上海）有限公司提供

SIUI研究所2.5Z10×10K1/1.5/2/2.5/3斜探头|启航检测科技（上海）有限公司提供

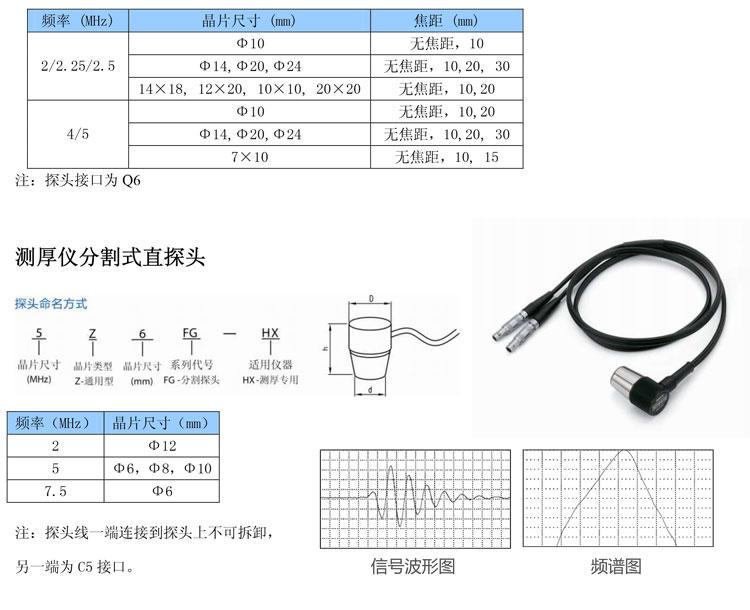

测厚仪分割式直探头
5M10FG-HC
2Z12FG-H/HX
5Z6FG-H/HX
5Z8FG-H/HX
5Z10FG-HX
5Z10FG-HC
5Z10FG-GH
7.5Z6FG-H
2Z12FG-HL00
5Z10FG-HJL00
5Z10FG-GHL00
7.5Z6FG-HL00

5Z20FG5Z；5Z20FG10Z；5Z20FG15Z；5Z20FG20Z；5Z20FG25Z；5Z20FG30Z

5Z14FG5Z；5Z14FG10Z；5Z14FG15Z；5Z14FG20Z；5Z14FG25Z；5Z14FG30Z

2.5Z20FG5Z；2.5Z20FG10Z；2.5Z20FG15Z；2.5Z20FG20Z；2.5Z20FG25Z；2.5Z20FG30Z

2.5Z14FG5Z；2.5Z14FG10Z；2.5Z14FG15Z；2.5Z14FG20Z；2.5Z14FG25Z；2.5Z14FG30Z

K0.5S探头|启航检测科技（上海）有限公司提供

K0.5S美国GE粗晶探头|启航检测科技（上海）有限公司提供

K0.5S粗晶探头|启航检测科技（上海）有限公司提供

K0.5S探头|启航检测科技（上海）有限公司提供

德国KK/K0.5S单晶直探头|启航检测科技（上海）有限公司提供

K0.5S单晶探头|启航检测科技（上海）有限公司提供

贝克休斯K0.5S单晶纵波探头|启航检测科技（上海）有限公司提供

贝克休斯K0.5S单晶纵波直探头|启航检测科技（上海）有限公司提供

B0.5SL探头

https://img43.qqmaoyi.com/mt0024/5/20241102/638661431554769089759.jpg

美国GE粗晶探头

纵波探头能适用于检测粗晶材料、原始的铸造材料，奥氏体和奥氏体焊缝等。
对于普通探头，由于粗晶粒结构所产生的噪声幅度与小缺陷的回波幅度基本一致，这样容易造成缺陷漏检。所以，检测粗晶材料时要选用特殊探头。有些探头可以检测部分奥氏体焊缝，并得到一些满意的结果，这主要取决于被检测材料的声学特性。我们一直致力于解决这个问题，我们选择不同焦点的单晶探头和TR探头进行实验，得到检测粗晶材料的*探头参数。

与此同时，我们得到了奥氏体材料制造商的大力支持。根据我们的经验和实验，我们针对各种粗晶粒材料设计了相应的探头，这些探头都取得了*的效果。此外，这些测试结果还获得了*信噪比，并且所有的粗晶探头都通过纵波探伤。

美国GE粗晶探头纵波探头能适用于检测粗晶材料、原始的铸造材料，奥氏体和奥氏体焊缝等。对于普通探头，由于粗晶粒结构所产生的噪声幅度与小缺陷的回波幅度基本一致，这样容易造成缺陷漏检。所以，检测粗晶材料时要选用特殊探头。有些探头可以检测部分奥氏体焊缝，并得到一些满意的结果，这主要取决于被检测材料的声学特性。我们一直致力于解决这个问题，我们选择不同焦点的单晶探头和TR探头进行实验，得到检测粗晶材料的探头参数。与此同时，我们得到了奥氏体材料制造商的大力支持。根据我们的经验和实验，我们针对各种粗晶粒材料设计了相应的探头，这些探头都取得了的效果。此外，这些测试结果还获得了*信噪比，并且所有的粗晶探头都通过纵波探伤。
	具有可更换保护膜的直探头	频率（MHZ）	接触面（mm）	尺寸Φ(mm)
	K0.5S	0.5	40	34	高阻尼
	K1S	1	40	34	高灵敏度
	K1SM	1	33	28	非常好的信噪比
	B0.5SL	0.5	40	34	非常好的灵敏度
	B1SL	1	40	34	高阻尼，高信噪比
	K1SC	1	30	24	复合材料压电晶片
	K2SC	2	30	24	*的灵敏度和信噪比
	纵波斜探头—单晶系列，复合材料压电晶片	频率（MHZ）	接触面（mm）	角度（ °）	深度范围	要求的探头线
	WRY45 WRY60 WRY70 WSY45-2 WSY60-2 WSY70-2 WSY45-4 WSY60-4 WSY70-4	2 2 2 2 2 2 4 4 4	48 x 25 48 x 25 48 x 25 28 x 13 28 x 13 28 x 13 28 x 13 28 x 13 28 x 13	45 60 70 45 60 70 45 60 70	5 - 100 5 - 80 5 - 55 6 - 25 4 - 20 3 - 15 3 - 30 3 - 20 2 - 15	}MPKL 2 }MPKL 2 }MPKL 2
	双晶系列纵波斜探头—复合材料压电晶片	频率（MHZ）	接触面（mm）	角度（ °）	深度范围
	VRY 45 VRY 60 VRY 70 VSY 45 VSY 60 VSY 70	1,8 1,8 1,8 4 44	53 x 29 53 x 29 53 x 29 30 x 15 30 x 15 30 x 15	45 60 70 45 60 70	15 - 70 10 - 60 5 - 45 2 - 30 1.5 - 20 1.5 - 20	}SEKL 2 }SEKN 2

B0.5SL探头

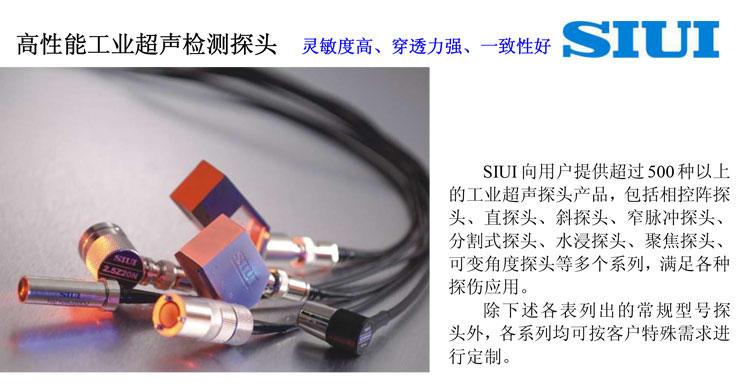

SIUI向用户提供过500种以上的工业超声探头产品，包括直探头、斜探头、窄脉冲探头、分割式探头、水浸探头、聚焦探头、可变角度探头等多个系列，满足各种探伤应用。除常规型号探头外，各系列均可按客户特殊需求进行定制。
2.5Z14FG*Z（*可取5至30）2.5Z14FG5Z；2.5Z14FG10Z；2.5Z14FG15Z；2.5Z14FG20Z；2.5Z14FG25Z；2.5Z14FG30Z
2.5Z20FG*Z（*可取5至30）2.5Z20FG5Z；2.5Z20FG10Z；2.5Z20FG15Z；2.5Z20FG20Z；2.5Z20FG25Z；2.5Z20FG30Z
5Z14FG*Z（*可取5至30）5Z14FG5Z；5Z14FG10Z；5Z14FG15Z；5Z14FG20Z；5Z14FG25Z；5Z14FG30Z
5Z20FG*Z（*可取5至30）5Z20FG5Z；5Z20FG10Z；5Z20FG15Z；5Z20FG20Z；5Z20FG25Z；5Z20FG30Z

工业超声探头/超声探伤仪配套探头连接线焊缝用斜探头
超声波斜探头：主要用于横波探伤用来检测焊缝气孔、裂纹、浃渣等缺陷。

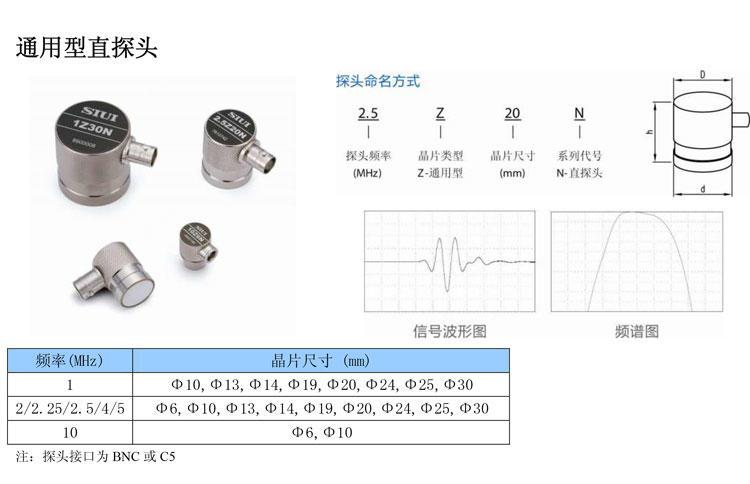

纵波直探头
1Z10N/1Z20N/1Z30N纵波直探头
纵波直探头
1.25Z14N/1.25Z20N纵波直探头
纵波直探头
2Z10N/2Z14N/2Z20N纵波直探头
纵波直探头
2.5Z6N/2.5Z10N纵波直探头
纵波直探头
2.5Z14N/2.5Z20N纵波直探头
纵波直探头
4Z10N/4Z14N/4Z20N纵波直探头
纵波直探头
5Z10N/5Z14N/5Z20N纵波直探头
纵波直探头
10Z6N/10Z10N纵波直探头

接触式探头

频率 MHz	标称晶片尺寸（毫米）	探头工件编号	近场（毫米）	典型带宽（%）	连接器	连接器位置	略图#
2	10	CN2R-10	7.2	85	LEMO 00	直角型	3
2	24	CN2R-24	45	85	LEMO 00	直角型	4
4	10	CN4R-10	15.6	85	LEMO 00	直角型	3
4	24	CN4R-24	91	85	LEMO 00	直角型	4
5	5	CN5R-5	5	60	Microdot	直角型	5
10	5	CN10R-5	10	60	Microdot	直角型	5

B0.5SL探头

CN2R-24

接触式探头目前不提供DGS图形。

B0.5SL探头

保护面探头

B0.5SL探头

PF2R-10（左图）；PF4R-24（右图）

频率 MHz	标称晶片尺寸（毫米）	探头工件编号	近场（毫米）	典型带宽 (%)	连接器	连接器位置	略图#
1	24	PF1R-24	23	45	LEMO 1	直角型	12
1	24	PF1S-24	23	45	LEMO 1	平直型	11
2	10	PF2R-10	7.2	45	LEMO 00	直角型	13
	24	PF2R-24	45	45	LEMO 1	直角型	12
	24	PF2S-24	45	45	LEMO 1	平直型	11
4	10	PF4R-10	15.6	35	LEMO 00	直角型	13
	24	PF4R-24	91	30	LEMO 1	直角型	12
	24	PF4S-24	91	30	LEMO 1	平直型	11

所有保护面探头都提供DGS图形。

B0.5SL探头

Atlast探头，32毫米

B0.5SL探头

保护膜配件

PM-24-12（左图）；MRN-24（右图）

说明	所适用的标称晶片尺寸	工件编号
	（毫米）
一套含12个膜	10	PM-10-12
一套含12个膜	24	PM-24-12
固定环	10	MRN-10
固定环	24	MRN-24

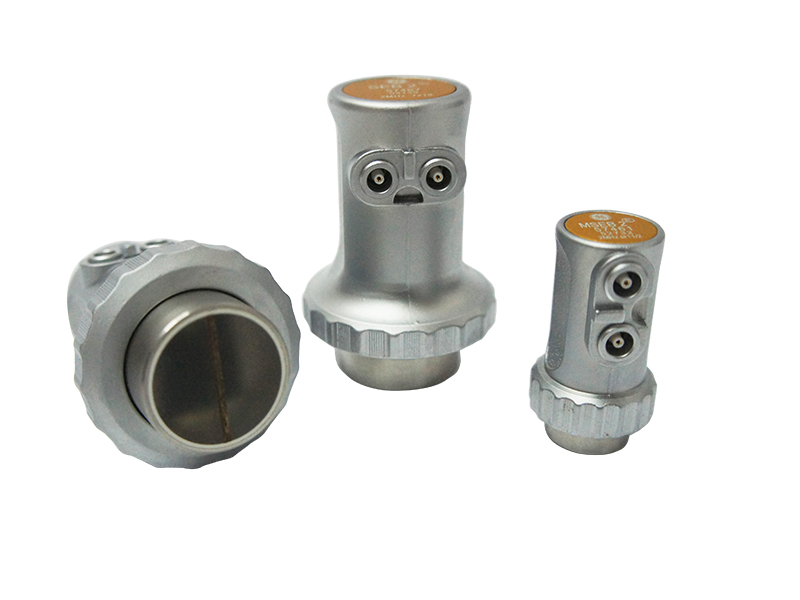

双晶探头

频率 MHz	标称晶片尺寸（毫米）	探头工件编号	焦点钢中（毫米）	典型带宽 (%)	连接器	连接器位置	略图#
2	7 × 18	DL2R-7X18	15	50	LEMO 00（2）	直角型	2
	7 × 18	DL2R-7X18-0	30	50	LEMO 00（2）	直角型	2
	11	DL2R-11	8	48	LEMO 00（2）	直角型	1
4	3.5 × 10	DL4R-3.5X10	10	45	LEMO 00（2）	直角型	1
	6 × 20	DL4R-6X20	12	48	LEMO 00（2）	直角型	2
	6 × 20	DL4R-6X20-0	25	48	LEMO 00（2）	直角型	2

B0.5SL探头

DL2R-7X18（左图）；DL4R-3.5X10（右图）

所有双晶探头都提供DGS图形。

B0.5SL探头

启航检测科技（上海）有限公司是一家*从事无损检测设备代理的公司，主营声波检测设备及探头、声波相控阵、声TOFD探伤仪、声波相控阵探头以及数字成像平板等*设备，有奥林巴斯NDT、美国磁通、美国sherwen、汕、新美达、美国GE等多家产品。长期以来，公司坚持走科技创新之路，不断拓展产品线及产品技术，加大应用技术人员投入。

公司提供的无损检测仪器设备包括工业X光机、工业CT、CR、DR、工业洗片机、声波探伤仪、声波相控阵、声波测厚仪、声波探头、涡流探头、涡流阵列探伤仪、管材的无损检测解决方案、涡流阵列探伤仪、声导波、声TOFD探伤仪、涡流阵列、磁粉探伤机、着色渗透剂、荧光渗透线、工业内窥镜、大型复合材料声波自动化检测系统、大型声波板材检测系统、大型声波管材检测系统、大型压力容器声波检测系统、汽车点焊声波成像分析仪和其它实验室仪器。

声波探伤仪、相控阵探伤仪、磁粉探伤仪、胶片、探伤剂、耦合剂、试块、洗片槽、胶片机、黑光灯、紫外线灯、相控阵探头、单晶直探头、双晶直探头、单晶斜探头、双晶斜探头、水浸探头、保护膜探头、表面波探头、绝缘子声波探头、爬坡探头、TOFD探头、楔块探头、楔块、导波探头、磁性探头、单晶连接线、双晶连接线、反差增强剂、密度计、观片灯、洗片夹、拉环磁钢、铅字、射线机、射线灯、个人剂量报警仪、辐射仪、环境辐射仪、黑油磁悬液、黑水磁悬液、红油磁悬液、红水磁悬液、红磁膏、黑磁膏、红磁粉、黑磁粉、喷壶、提升力试块、梨形测定管、直型测定管、消泡剂、防锈剂、分散剂、磁场强度计、白光照度计、紫外照度计、暗室红灯、三色灯、显影粉、定影粉、显影液、定影液、暗袋、增感屏、防护背心、铅衣、像质计、无损检测配件、

长期以来，依托高素质的技术人员和销售队伍，本着诚信守法，客户*的经营原则，以良好的信誉、丰富的经验、周到的服务，为客户提供了的检测设备及技术解决方案，赢得了国内外广大用户的信赖和好评。我们提供的设备、系统及方案应用于的各种*工业领域，特别应用于航空航天、汽车制造、石油化工、船舶制造、冶金、铁路、核工业及电力、特检、高校及研究机构等。

良好信誉 – 启航检测科技作为无损检测行业的，依托高素质团队及诚信周到的服务，得到了客户的一致赞同。

丰富经验 – 启航检测科技的销售人员及技术人员大部分都拥有本科及以上学历，在无损检测行业有着多年的经验及*知识。

高效服务 – 启航检测位于上海，主要城市设立分支机构。任何时间和地点，随时准备好为您提供及时可靠的服务。

解决方案 – 启航检测科技依托高素质的技术团及*的本地化服务，我们随时为您提供及时全面的无损检测解决方案。
