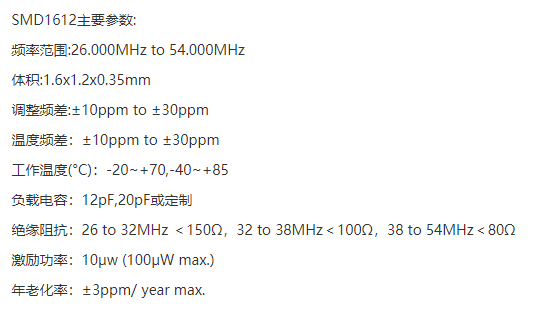

（晶诺威科技无源晶振SMD1612主要参数）
在无源晶振的实际电路应用中，我们不可避免的会遇到电容匹配问题。电容匹配不好，会直接导致晶振起振延迟、频偏等问题，导致电路板上电后系统可能无法正常启动。
那么电容匹配到底指的是什么？该如何正确匹配？
首先，负载电容CL不等于外接电容。
负载电容CL指的是晶振的一个内部重要电气参数。
一般情况下，对功耗不太敏感的电子设备PCBA上，常见的晶振负载电容为12PF、15PF、18PF、20PF。
晶振的外接电容是指在PCBA板上分别与晶振频率输入脚与输出脚串联的电子元件。外接电容值的大小由晶振负载电容与电路板杂散电容（包括IC电容在内）所决定，通常为这两者之和。
外接电容计算公式：
注：
1、 CL: 石英晶体谐振器的负载电容。
2、CS: 指杂散电容，包括IC内部的杂散容值、电路板布线间的电容量、PCB板各层之间的寄生电容等。
3、C1 和 C2:分别指无源晶振的两颗外接电容。
举例：
假如我们采用的为无源晶振 24MHZ，电路板杂散电容一般估算为4~6PF（理论参考值）。
根据公式：
负载电容CL为20PF时，外接电容C1或C2（等值）大约分别为：27~33PF
外接电容的作用：
针对晶振频率进行微调，使其尽量靠近目标频率。一般情况下，增大外接电容会使振荡频率下降，而减小外接电容会使振荡频率升高。通过计算你会发现外接电容改变1pF，晶振频率可以改变几百Hz。
外接电容可以起到对振荡电路的稳定作用，因此这也是建议外接电容为同值的原因。
