里氏硬度计中的HB与台式布氏硬度计HBW的区别

说清里氏硬度计的HB与台式布氏硬度计的HBW的区别。(换句话说：里氏硬度计能测布氏值！真命题？假命题？)

1、理解这个问题，首先要明白布氏硬度的基本概念：

布氏硬度的表示方法分别有HB、HBS、HBW。这三者的区别
HB是布氏硬度的单位，但没有说明压头是什么材料，
HBS是压头为钢球的布氏硬度的单位，使用钢球压头测得的布氏硬度 。
HBW是压头为硬质合金的布氏硬度的单位，使用硬质合金压头测得的布氏硬度。
2003年6月1日以后新标准规定，现在只能用硬质合金为压头，因此，现在只能用HBW！其他的HBS不能用了。请看新GB/T 231..1-2009

2003年6月1日以来，一般来说，HB指的是HBW 一般的布氏压头是10mm直径的硬质合金球，不常用的还有5mm和更小的2.5mm,1mm

HBS和HBW都是布氏硬度符号，但是有区别，而且HBS已经停止使用。在2003年6月1日以前，我国执行的是标准GB/T231-1984,布氏硬度试验用钢球压头进行试验的用HBS表示，用硬质合金球头试验的用HBW表示。

2、里氏硬度计能测布氏值！真命题？假命题？这个问题要牵扯到标准问题，以及发行标准的时间轴的先后问题：

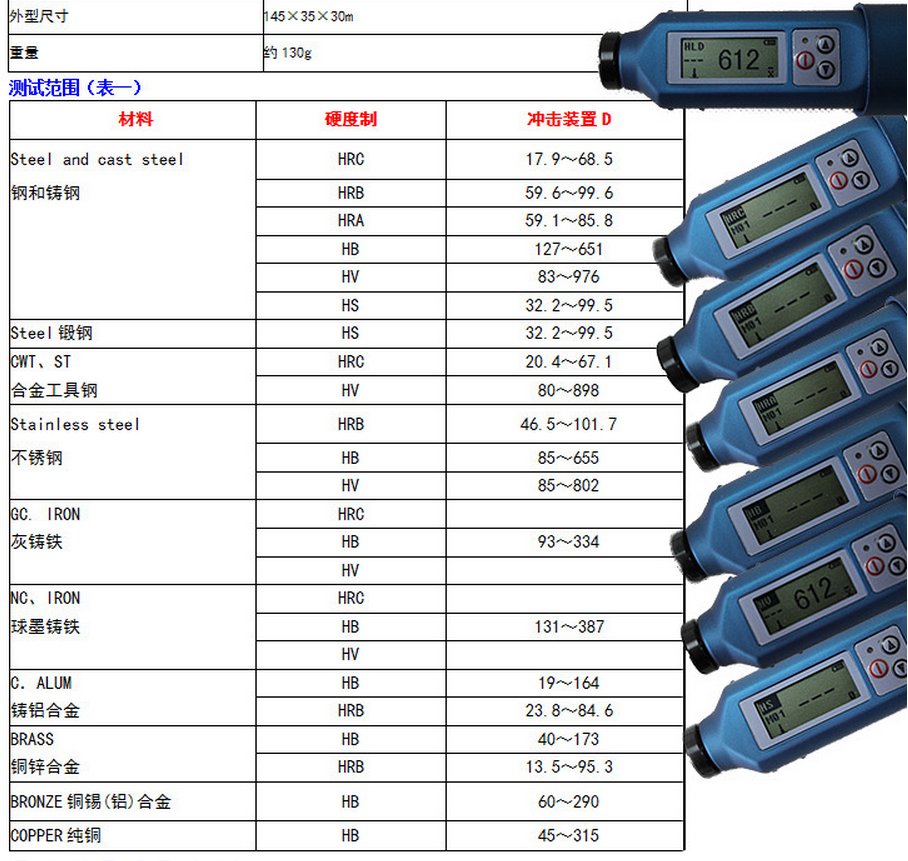

首先里氏硬度计里的HB，是牵扯到软件植入的硬度换算表，当初的研发这个功能终的目的是想和台式布氏硬度计HB的硬度进行对照换算。这个表起源于瑞士PROCEQ公司，后1984年时代集团公司也演算推得同时参与起草了里氏硬度计标准GB/T13794-1998。后被国内诸多里氏硬度计厂家抄用、模仿*今不曾变升级。

这个里氏硬度计换算表来源的依据和目的是为了对应，当时执行的是台式布氏硬度计标准GB/T231-1984，方便用户用便携式里氏硬度计测出布氏硬度值。里氏硬度计里的HB(1)粗略等同于2003年6月1日以前都执行的布氏硬度计标准GB/T231-1984里的HBS；里氏硬度计里的HB(2)粗略等同于2003年6月1日以前都执行的布氏硬度计标准GB/T231-1984里的HBW ；这就是里氏硬度计在测量较软金属材料低值布氏硬度HB值时候和现行的HBW对不上，测值往往偏低的原因。

3、从2003年6月1日开始，原国标GB/T231-1984废止，我国等效执行国际标准ISO6506，制定了新的布氏硬度计标准：GB/T231.1-2002，现在新GB/T 231..1-2009 文中明确取消了钢球压头，全部采用硬质合金球头。因此HBS停止使用，全部用HBW表示布氏硬度符号。

总结：

里氏硬度计转换表里的HB是老标准的HBS，目前按照研发的时间轴的顺序，已经不能和国内新标准的HBW来准确换算。
同样的试块，当其它试验条件相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。（以低值194HBW 10/3000为例差别 30左右）高值相对小一些。只能作为粗略辅助指导！

应对的办法：
1、在某一点上，与台式机对比后，自己心中做差值计算。
2、研发源头的里氏换算硬度对应表的更新解决。

3、如果国内有关注HB硬度与台式机HBW对照的用户，建议推荐使用北京时代山峰科技有限公司出口型里氏硬度计（认准商标：时代山峰）。

时代山峰的出口型里氏硬度计内嵌的里氏硬度换算表是经过软件升级的，与新的HBW硬度相符合，符合美国ASTM硬度换算标准，测量的布氏硬度更为接近，更为准确！

欢迎致电： 国内材料硬度专家：牛先生
