电力系统母线最小短路容量怎样计算？

电力系统母线最小短路容量怎样计算？：谐波电流限值计算

谐波电流限值计算：在根据国标计算母线谐波电流限值的时候要用到母线最小短路容量。下图为供电公司提供的资料：有正序短路阻抗、零序短路阻抗，正序短路容量和零序短路容量等。但是供电公司通常给的是电网的阻抗，这种情况如何正确计算最小短路容量？

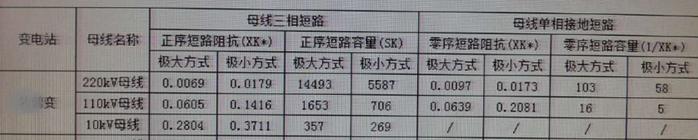

图一：xx变电站的母线短路阻抗和短路容量

1、什么是短路容量？

短路容量是指电力系统在规定的运行方式下，发生短路时短路点的视在功率，是表征电力系统供电能力强弱的特征参数，其大小等于短路电流与短路处的额定电压的乘积。从短路容量定义可以看出，它与电力系统的运行方式有关。从以上定义可以看出：短路容量只是一个定义的计算量，而不是测量量，是反映电力系统某一供电点电气性能的一个特征量，跟短路电流与该点故障前正常运行时的相间电压有关，短路容量是对电力系统的某一供电点而言的，反映了该点的某些重要性能：（1）该点带负荷的能力和电压稳定性；（2）该点与电力系统电源之间联系的强弱；（3）该点发生短路时，短路电流的水平。

图二：三相短路电路

2、什么是电力系统的运行方式和最小运行方式？-最小短路容量获取

运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流的一种运行方式。一般根据系统运行方式的短路电流值来校验所选用的开关电器的稳定性。

最小运行方式，是系统在该方式下运行时，具有的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。

3、什么是最小短路容量？如何计算？-最小短路容量获取

最小短路容量是指所在地的电力系统在最小运行方式下，即系统具有的阻抗值时，发生短路后具有最小短路电流值时的短路容量。该值是根据当地电力系统的相关参数计算出来的，既与并网系统的发电容量有关，也与本地用户的用电设备有关，又与电力系统的设备及运行方式有关。系统参数一般由当地电网经营企业调度部门的“运行方式”人员掌握。

xx变电站220kV极小方式正序短路阻抗（XK*）为0.0179，极小方式正序短路容量（SK）=100（基准容量）/总阻抗=100/0.0179=5587MVA。

4、计算谐波电流限值应该用正序的还是零序的母线最小短路容量？单相的还是三相的短路容量？

三相之间发生短路时，三相电流在这种情况下还遵循相位差为120度，并且还满足正弦规律。三相短路又叫做三相对称短路，此时系统里面出现的都是正序，因此表格中给出的是正序短路容量。当发生单相接地故障时候，系统里既有正序和负序分量，也有零序分量因此表格中给出的是零序短路容量。对于三相系统的谐波电流限值计算，一般取三相正序最小短路容量。

5、电力系统中Ⅰ段母线和Ⅱ段母线短路容量是否一样？

短路容量是根据短路阻抗计算来的，那就要看两段母线在同一点短路时的短路电流是否一样。

6、谐波电流限值如何计算？-电能质量分析仪限值设置指南

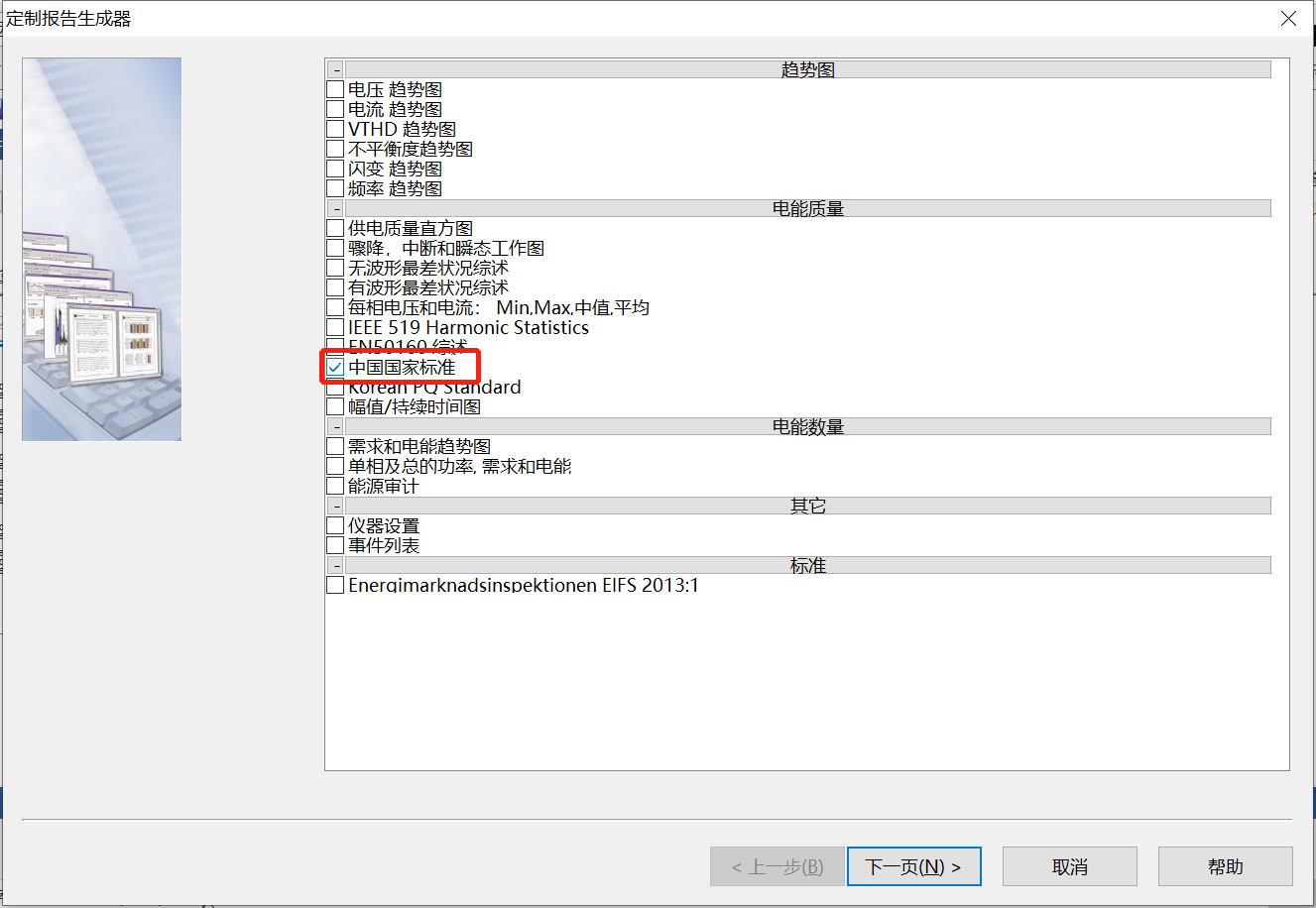

德国GMC-I集团电能质量分析仪MAVOWATT 230/240/270/270-400/30以及Visa/Guide/Xplorer/Xplorer-400配套的电能质量分析软件DranView7，只需输入标准短路容量、最小短路容量、供电设备短路容量和用户协议容量，便可依据《GBT 14549-1993 电能质量 公用电网谐波》标准，自动计算出谐波电流限值。-电能质量分析仪限值设置指南

电能质量分析仪限值设置指南
